 Reports Etude par UPS de composés d'intercalation du graphite - page 3.
Pics UPS au niveau de Fermi (2,5 eV autour de EF) des Composés d'Intercalation du Graphite.

DONNEURS et ACCEPTEURS



D'autres techniques d'étude de surfaces de solides peuvent être utilisées comme les Microscopies à Champ Proche (Effet Tunnel : STM, Force Atomique : AFM,...).Ces techniques sont particulièrement bien adaptées aux solides lamellaires que sont les composés d'intercalation du graphite.

Les images ci-dessous sont des images de STM d'une surface clivée sous ultra-vide d'un des composés présentés plus haut, le composé Graphite-Na2O.

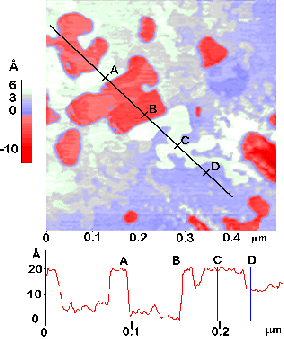

Sur l'image à " grande " échelle (0,5 x 0,5 μ2 !), on voit 4 niveaux de couleur correspondants à 4 plans parallèles d'altitude différente.

Le profil le long d'une droite ABCD permet de repérer les niveaux suivants :
  • Le plan d'altitude 0 (en violet) est un plan de graphite.
  • Les trous à fond plat, de profondeur 1nm (en rouge) sont les empreintes laissées par les cristallites du pseudo-monocristal de graphite de départ, descellés lors de l'intercalation et emportés lors du clivage.

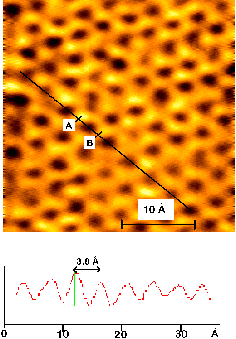

  • Les terrasses d'altitude 0,6 nm et 0,3 nm, respectivement en vert et en gris, sont constitués de peroxyde : à l'échelle atomique comme sur la deuxième figure (3 x 3 nm2), on voit un réseau hexagonal centré de maille 0,38 nm de sodium.
